低圧配電盤の 8 つの日常保守タスク

低圧配電盤の 8 つの日常保守タスク

1. セグメント化された保守を実装し、最初に保護負荷セクションを保守します。 コンデンサの筐体を修理する場合は、まずコンデンサのメインスイッチを外し、10mm 以上の電線でコンデンサを 1 個ずつ放電した後、コンタクタ、コンデンサの配線ねじ、接地装置の状態が良好かどうか、コンデンサーが膨らんでいるので、掃除機を使用してキャビネット内のほこりを掃除します。

2. 負荷電源の保護を停止します。 負荷が電力を供給し続ける場合は、切断してください。 パワー エア スイッチをロードし、発電機選択スイッチを「停止」位置に置き、プラスとマイナスのバッテリー ワイヤーを取り外し、「発電機の送電を防止する」標識を結びます。

3. バスバー接続部に変形や黒い放電痕がないか確認し、連結ボルトを締め付けます。 ボルトが錆びている場合は、しっかりと接続するために交換する必要があります。 バスバーの絶縁体に緩みや損傷がないか確認してください。

4. ハンドルを使用して配電盤からエアメインスイッチを振り下ろし、主接点に焼け跡がないか確認し、消火カバーが黒くなっていたり損傷していないか確認したり、配線ネジを締めたり、キャビネット内のほこりを掃除したりします。機械的閉鎖をテストします。

5.引き出しから独立したキャビネットを取り出し、端子を固定し、変流器、メーター、およびキロワットアワーメーターの設置と配線を確認し、ハンドル操作機構の柔軟性と信頼性を確認し、空気の入口と出口のパイプラインを締めますスイッチ キャビネットと配電盤の後ろにあるソケットのほこりを取り除きます。

6. 低圧側のエアスイッチを徐々に外し、変圧器に電源を供給している高圧側の真空遮断器を外し、接地用スイッチを閉じて、「閉じないでください。誰かが作業中です」という看板を掲げます。

負荷のメンテナンスが完了したら、発電機を起動して電力を供給し、主電源を停止して母線セクションを維持することができます。

8. 項目 3、4、および 5 の要件に従って配電盤を保守した後、安全装置を取り外し、高電圧側の接地スイッチを外し、真空遮断器を閉じ、変圧器がエラーなく動作していることを観察します。次に、低電圧配電盤に徐々に電力を送り、保護負荷発電機の電源を都市の電源に移します。

労働条件

周囲温度: -15ºC~ + 40ºC;
*標高：1000m以下。
*相対湿度：毎日の相対湿度の平均値は、月ごとの相対湿度の平均値である95パーセントを超えてはなりません
湿度は 90 パーセントを超えてはならず、毎日の水蒸気圧の平均値は 2.2kPa を超えてはならず、毎月の水蒸気圧の平均値は 1.8kPa を超えてはならない。
*周囲の空気: ほこり、煙、腐食性および/または可燃性のガス、蒸気、または塩水噴霧によって目に見えて汚染されていない; 開閉装置および制御装置の外側からの振動または地面の動きは無視できます。
*二次システムに誘導される電磁干渉の振幅は、1.6kV を超えてはなりません。
*特別なサービス条件: 国家規格 GBT11022-999「高電圧開閉装置および制御機器規格の共通技術要件」に従って、サーキット ブレーカーは通常のサービス条件下で操作する必要があります。 設置場所が海抜 1000m を超える場合、周囲温度が通常の使用条件で指定された制限を超える場合、または結露が発生しやすい高湿度の場合など、ユーザーが使用する使用条件が通常の動作条件と異なる場合ユーザーはメーカーに相談し、合意する必要があります。

構造特性

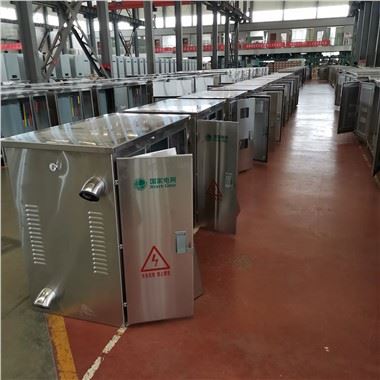

横型と縦型があり、シェルは（2mm）高品質のステンレス鋼またはハニカム構造のステンレス鋼二重層複合板でできており、難燃性、環境保護、断熱、結露防止の機能を備えています。特殊なステンレス鋼溶接プロセス、強度ボックス構造、明るい表面、溶接跡なし、ホット亜鉛メッキプロセス処理を施した内側の取り付けボード、20年以内に錆びないことを確認してください、フロントドアとバックドアがあり、簡単に使用できますクライアントが操作または修理すると、ドアの周りに高弾性で耐老化性のシーリング ストリップがあります。 すべてのドアには明るいドアロックと暗いドアロックが装備されています。明るいロックにはレインカバーがあり、測定室は鉛シーリング装置で完全に囲まれています。キャビネットの側面にはインラインケーブルパイプがあり、雨、換気、ケーブルアウトレットホールを防ぎます。ボトム 。 防水、錆、ほこり、異物機能、保護等級 IP54 のための換気レーンと金網を備えた上部。

写真

この製品は通常、カスタマイズされています。
私たちはメーカーであり、顧客のニーズに応じてソリューションを設計および提供できる専門の技術部門を持っています。
設計図の入手は弊社営業担当者までご連絡ください。

参考までにお客様事例をご紹介します

商品: GCS LV 引出し式開閉装置
プロジェクト：ネパールの病院
GCS LV 引出し式開閉装置 1
コンポーネントなし 仕様 ユニット 数量 メーカー 1 1
1 AC モールド ケース サーキット ブレーカー NM1-400S/3300 400A Pc 1 CHNT 交流塑壳断路器 NM1-400S/3300 400A 只 1 正泰電器
2 AC モールド ケース サーキット ブレーカー NM1-400S/3300 315A Pc 1 CHNT 交流塑壳断路器 NM1-400S/3300 315A 只 1 正泰電器
3 AC モールド ケース サーキット ブレーカー NM1-250S/3300 250A Pc 1 CHNT 交流塑壳断路器 NM1-250S/3300 250A 只 1 正泰電器
4 AC モールド ケース サーキット ブレーカー NM1-250S/3300 200A Pc 2 CHNT 交流塑壳断路器 NM1-250S/3300 200A 只 2 正泰電器
5 AC モールド ケース サーキット ブレーカー NM1-250S/3300 160A Pc 2 CHNT 交流塑壳断路器 NM1-250S/3300 160A 只 2 正泰電器
6 AC モールド ケース サーキット ブレーカー NM1-125S/3300 100A Pc 2 CHNT 交流塑壳断路器 NM1-125S/3300 100A 只 2 正泰電器
7 変流器 BH-0.66Ⅰ 400/5 φ30 0.5 グレード Pc 3 CHNT 電流相互センサ BH-0.66Ⅰ 400/5 φ30 0.5级 只3 正泰電器
8 変流器 BH-0.66Ⅰ 300/5 φ30 0.5 グレード Pc 3 CHNT 電流相互センサ BH-0.66Ⅰ 300/5 φ30 0.5级 只3 正泰電器
9 変流器 BH-0.66Ⅰ 250/5 φ30 0.5 グレード Pc 3 CHNT 電流相互センサ BH-0.66Ⅰ 250/5 φ30 0.5级 只3 正泰電器
10 変流器 BH-0.66Ⅰ 200/5 φ30 0.5 グレード Pc 6 CHNT 電流相互センサ BH-0.66Ⅰ 200/5 φ30 0.5级 只6 正泰電器
11 変流器 BH-0.66Ⅰ 150/5 φ30 0.5 グレード Pc 6 CHNT 電流相互センサ BH-0.66Ⅰ 150/5 φ30 0.5级 只6 正泰電器
12 変流器 BH-0.66Ⅰ 100/5 φ30 0.5 グレード Pc 6 CHNT 電流相互センサ BH-0.66ⅠB 100/5 φ30 0.5级 只今6 正泰電器
13 電流計 6L2-A 400/5A PC 3 CHNT 電流表 6L2-A 400/5A 只 3 正泰電器
14 電流計 6L2-A 300/5A PC 3 CHNT 電流表 6L2-A 300/5A 只 3 正泰電器
15 電流計 6L2-A 250/5A PC 3 CHNT 電流表 6L2-A 250/5A 只 3 正泰電器
16 電流計 6L2-A 200/5A PC 6 CHNT 電流表 6L2-A 200/5A 只 6 正泰電器
17 電流計 6L2-A 150/5A PC 6 CHNT 電流表 6L2-A 150/5A 只 6 正泰電器
18 電流計 6L2-A 100/5A PC 6 CHNT 電流表 6L2-A 100/5A 只 6 正泰電器

詳細が必要な場合は、お気軽にお問い合わせください
