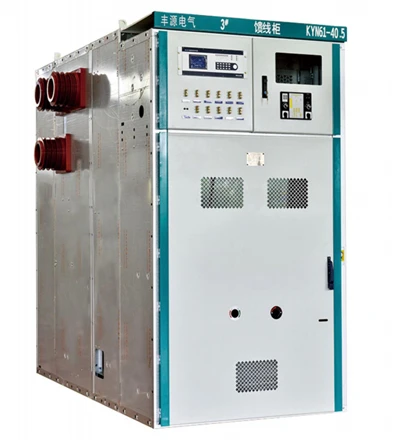

KYN61-40.5 40.5kV 空気絶縁金属-クラッド開閉装置

モデルの意味

製品概要

KYN61-40.5 開閉装置は、定格電圧 40.5kV の中電圧配電用の金属-で囲まれた区画化されたプラットフォームを提供します。-引き出し可能な真空サーキット ブレーカーは、入力、出力、変圧器-フィーダ、バス-カプラ、およびその他のプロジェクトで定義されたパネル機能-に対して指定できます。主回路の定格、保護、計測、補助電源、および通信インターフェイスは、技術レビュー中に最終決定されます。

キャビネットの配置により、回路ブレーカー、バスバー、ケーブル、低電圧制御領域が分離されており、安全な操作、検査、メンテナンスをサポートします。{0}{1}シャッター、接地スイッチの配置、機械的/電気的インターロックは、承認されたスキームに従って構成されています。{3}最終的なインターロックロジックとアクセス条件はプロジェクト図面で確認されます。

主な特長

·選択されたブレーカーの設計に従って、定義されたサービス位置、テスト/切断位置、およびメンテナンス位置を備えた引き込み可能な真空サーキットブレーカー。

·ブレーカー、バスバー、ケーブル、低電圧制御領域の金属-被覆の区画化。-

・自動シャッター機能や連動機能など、操作ミスを軽減します。

·プロジェクト固有の CT、VT、計測、保護リレー、補助電源、SCADA インターフェース-。

·顧客の SLD、パネル スケジュール、ケーブル エントリ要件に基づいたエンジニアリングをラインナップします。{0}}

·一般的な取り決め、二次回路図、注文段階の文書を承認のために準備します。{0}

技術データ

次の値は、現在の標準 Web サイトのベースラインを定義します。最終保証値は、承認されたオファー、図面、契約書類にのみ適用されます。

パラメータ	ウェブサイトのベースライン
モデル	KYN61-40.5
開閉装置の種類	屋内空気-絶縁、引出し可能な金属被覆開閉装置-
定格電圧	40.5kV
定格周波数	50Hz
定格電流	最大2000A。承認されたラインナップによる最終的なメイン-バスとフィーダの電流
定格短絡遮断電流-	最大31.5kA
定格短時間耐電流-	31.5kA 4秒間
定格ピーク耐電流	80kA
定格短絡電流-	80kAピーク
電源周波数耐電圧-	95kV、1分
雷インパルス耐電圧	185 kV ピーク
エンクロージャの保護	IP4X;内部パーティション保護 IP2X (関連するコンパートメントのドアが開いている状態) (最終的に承認された構成の対象)
サーキットブレーカーのタイプ-	引き出し可能な真空サーキットブレーカー。メーカーとモデルは技術審査中に確認されました
補助/制御電源	プロジェクト-固有。文書化されたテスト済み構成では DC 220 V が使用されました
標準サービス環境	-15 度から +40 度まで
標準設置高度	海抜1000m以下
寸法	パネル-とスキーム-固有。承認された一般配置図で確認
ケーブルの入口と終端	ケーブル データと承認済みのレイアウトに応じたプロジェクト固有の-

代表的なパネル機能

パネル機能	代表的な役割
流入フィーダ	商用電源、変圧器、または上流の開閉装置から電力を受け取ります。保護、計測、CT データはプロジェクト固有です。-
発信改行装置	下流の変電所、プロセス負荷、または配電フィーダに電力を分配します。
変圧器フィーダ	変圧器の定格、ベクトル グループ、保護理念に基づいて変圧器回路を制御および保護します。
バスカプラー/バスセクション	承認されたバス配置および動作シーケンスに従ってバスバー グループを接続または分割します。
PT/計量パネル	SLD で必要な電圧測定、計測、またはバス電圧機能を提供します。{0}
補助・制御盤	プロジェクト定義の制御、アナウンス、通信、またはステーションの補助機能を統合します。{0}

構成と保護のオプション

開閉装置は、プロジェクトが承認した真空サーキット ブレーカー、変流器、電圧変圧器、保護リレー、メーター、避雷器、接地スイッチ、補助装置を使用して設計できます。{0}コンポーネントのブランド、比率、精度クラス、負荷、CT コアの数量、リレー機能、制御電圧、および通信プロトコルを問い合わせに記載するか、技術的な説明の際に合意する必要があります。同等の代替品は、お客様の承認がある場合にのみ行われます。

動作条件と地域エンジニアリングg

標準屋内サービス

標準的な Web サイトのベースラインは、周囲温度が -15 度から +40 度、設置高度が 1000 m を超えないことです。設置室は屋内電気機器に適しており、異常な結露、腐食性ガス、過剰な粉塵、振動、および合意されたプロジェクト仕様外のその他の条件から保護されている必要があります。

ロシア、CIS、およびユーラシア大陸全域

寒冷地-地域の公共施設-プロジェクトの場合は、屋外および屋内の最低動作温度、暖房と換気の考え方、高度、地震レベル、汚染状況、建物の温度管理、必要な文書言語、適用される規格または適合文書を記載します。 -15 度未満のサービスは標準の Web サイト評価の一部ではないため、技術的な評価と、可能な場合は特別な設計が必要です。 EAC-、GOST-、または地域の規制による成果物は、見積もりの​​前に特定のプロジェクトについて確認する必要があります。

アフリカと中東

高い周囲環境、ほこりの多い場所、海岸沿いまたは高地-の場合は、室内の最高温度、高度、湿度、粉塵や塩分の汚染条件、冷却装置、必要な筐体保護を用意してください。- +40 度または 1000 m を超える条件では、熱の検討、定格軽減、絶縁の検討、または特別な設計が必要になる場合があります。

標準、テスト、および文書化

提供された開閉装置は、プロジェクト仕様および該当する IEC、GB、またはその他の合意された規格に照らして審査されます。正確な規格、エディション、適合性-文書の範囲は、商用および技術オファーで確認されます。モデル名だけから推測すべきではありません。

40.5kV、2000A、31.5kA の開閉装置構成については、サードパーティ製の-タイプ-のテスト ドキュメントを入手できます。適用される報告範囲は技術レビュー中に確認されます。定期検査と注文段階のテスト要件は、提供されるラインナップについて合意されており、プロジェクトの文書には、契約で指定されている承認済みの図面、二次回路図、マニュアル、テスト記録を含めることができます。

寸法、設置およびインターフェース

キャビネットの幅、奥行き、高さは、パネルの機能、バスバーの配置、ブレーカーの選択、ケーブルの終端、CT/VT の配置、内部クリアランスによって異なります。 Fengyuan Power は、ラインアップ、基礎開口部、ケーブル入口ゾーン、輸送セクション、メンテナンス クリアランス、インターフェース ポイントを示すプロジェクト固有の全体配置図を発行します。{{1}一般的なカタログ寸法から開閉器室や土木基礎を最終決定しないでください。

アプリケーション

·公共および産業用変電所

·発電所と再生可能エネルギー-集変電所

・鉱業、金属、セメント、石油・ガス、プロセス産業

·インフラ、水道、大規模な商用または施設用電力システム

·40.5kV-クラスの屋内設備を必要とする33kVおよび35kV配電プロジェクト

なぜ豊源パワーなのか

2010 年に設立された Fengyuan Power は、中国の河南省で配電機器を製造し、アプリケーション エンジニアリングと注文文書作成で国際プロジェクトをサポートしています。 KYN61-40.5 プロジェクトの場合、チームは単線図を確認し、-パネル提案書ごとにパネルを作成し、一般的な配置図と二次図面を調整して承認を得ることができます。-会社管理-システム証明書と製造認証情報は個別に入手できます。製品の適合性とテスト-文書の適用性は構成に依存し-、契約ごとに異なります。

関連機器を調べる:高圧開閉装置-そして屋内真空遮断器。最終的なコンポーネントの互換性はテクニカル オファーで確認されます。

よくある質問

1. KYN61-40.5 開閉装置とは何ですか?

KYN61-40.5 は、屋内、空気絶縁、定格 40.5kV の引出し可能な金属被覆開閉装置プラットフォームです。-変電所や産業ネットワークで電力の受電、配電、制御、保護に使用されます。

2. 35kV システムで 40.5kV 開閉装置が使用されるのはなぜですか?

35kV ネットワークは通常、40.5kV 定格電圧クラスの機器と適合します。これにより、機器の絶縁レベルはシステムの最高電圧と絶縁調整要件を満たします。-最終的な選択は、該当する公益事業およびプロジェクトの基準に従います。

3. KYN61-40.5は33kVシステムで使用できますか?

はい、システム検討、絶縁調整、およびクライアント仕様で 40.5kV- クラスの機器が必要な場合、33kV プロジェクトに選択できます。確認のために SLD とシステム パラメータを送信します。

4. どのような定格電流と短絡レベルが利用可能ですか?-

現在のウェブサイトのベースラインは最大 2000 A、定格短絡遮断電流は最大 31.5 kA、短時間耐電流は 4 秒で 31.5 kA です。-最終的な定格はパネルおよびバスバーセクションごとに確認されます。

5. どのタイプのパネルを供給できますか?

一般的な機能には、入力線、出力線、変圧器フィーダー、バス カプラーまたはバス セクション、PT/メーター、プロジェクト固有の補助パネルなどがあります。{0}}最終的なラインナップは、承認された SLD とパネルのスケジュールに基づいて作成されます。

6. 標準設計は -15 度以下に適していますか?

標準的な Web サイトのサービス範囲は、-15 度から +40 度までです。低温サービスには、設置室、ヒーター、材料、機構、付属品、および必要な地域規格の技術的評価が必要です。特別デザインは企画オファーのみで確定となります。

7. 開閉装置はロシアまたは CIS プロジェクトに供給できますか?

Fengyuan Power は、ロシア、CIS、およびより広範なユーラシアのプロジェクト要件を評価できます。調査では、適用される規格、地域の技術規制、適合性に関する文書の期待値、言語、気候、耐震性および公共施設の要件を特定する必要があります。- EAC- または GOST- 関連の範囲はプロジェクトごとに確認され、モデル名によって暗示されるものではありません。

8. キャビネットの寸法は固定されていますか?

いいえ。寸法は、パネルの機能、ブレーカー、バスバー、CT/VT の配置、ケーブル引き込み口、プロジェクトのスペースによって異なります。土木および開閉室の設計には、承認されたプロジェクトの一般配置図を使用します。

9. どのようなテスト文書が入手可能ですか?

特定の 40.5kV、2000A、および 31.5kA 構成については、サードパーティ製の-タイプ-テスト ドキュメントを利用できます。その適用性は、注文に関する定期的なテストおよび検査の文書と併せて、技術的な明確化の際に検討されます。{6}}

10. 見積もりにはどのような情報が必要ですか?

単線図、パネルの数量と機能、定格電圧、周波数、定格電流、短絡レベルと期間、CT/VT データ、保護要件、補助電圧、設置場所の条件、規格、仕向国、配送要件を提供します。-
