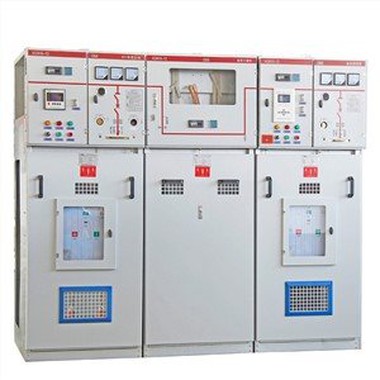

40.5kvパワースイッチギア

KYN61-40.5kvパワースイッチギアは、回路ブレーカーの誤作動を防ぎ、負荷でハンドカートを押したり引っ張るのを防ぎ、接地線が接地に接続されるのを防ぎ、接地線での電力伝送を防ぐという「5つの予防」機能を備えています。

KYN61-40.5kvパワー・スイッチギアは、サーキットブレーカの誤作動を防止し、ロードでハンドカートを押したり引っ張り防いだり、接地線が接地に接続されるのを防ぎ、接地線での電力伝送を防ぎ、誤って充電インターバル機能に入るのを防ぎます。

それは電気エネルギーを受け取り、配分するための三相AC 50Hz、定格電圧35kVの配電システムのために適している。このタイプのスイッチギアは、屋内保護装置の完全なセットであり、壁に対してインストールされていません。

通常の環境条件

1.周囲の空気温度の上限:+40°C、下限:-10°C、および1日の平均温度は35°Cを超えません。

2. 高度は1000mを超えない。

3. 相対周囲温度は毎日95%以下であり、月平均は90%以下です。

4. 震度は8を超えない。

水蒸気圧の1日平均値は2.2Kpaを超えないし、月平均値は1.8kpaを超えない。

6. この建物には、火災、爆発の危険、深刻な汚染、化学的腐食、深刻な場所はありません。

40.5kV Armoured removable AC metal enclosed switchgear Fengyuan electric control panel board

いいえ。	項目			単位	パラメーター
1	定格電圧			KV	40.5
2	評価周波数			ヘルツ	50
3	メインバスバーは、現在の評価			A	1250,1600,1200
4	ブランチバスバー定格電流			A	630/1250/ 1600
5	定格断熱レベル	1分の電圧に耐える電力周波数(有効値)	フェーズフェーズ、フェーズグラウンド	KV	95
		1分の電圧に耐える電力周波数(有効値)	一次隔離破壊	KV	115
		耐電圧に耐えるライトニングインパルス (ピーク値)	フェーズフェーズ、フェーズグラウンド	KV	185
		耐電圧に耐えるライトニングインパルス (ピーク値)	一次隔離破壊	KV	215
		補助制御回路の電圧に耐える電力周波数		V	2000
6	定格短絡破断電流			KA	25/31.5
7	定格短絡閉電流(ピーク値)			KA	63/80
8	定格短い時間は電流に耐える(4S)			KA	25/31.5
9	定格ピーク耐電流			KA	63/80
10	補助制御回路の定格電圧			V	-110,-220,~220
11	保護グレード				エンクロージャIP4X、IP2X回路ブレーカーのドアが開いたとき
12	アウトラインサイズ(幅深さ高さ)			ミリメートル	1400(1200)2800(2600)2600(※内部デジタルSF6ハンドカート方式を含む)
13	重量			kg	~2300
