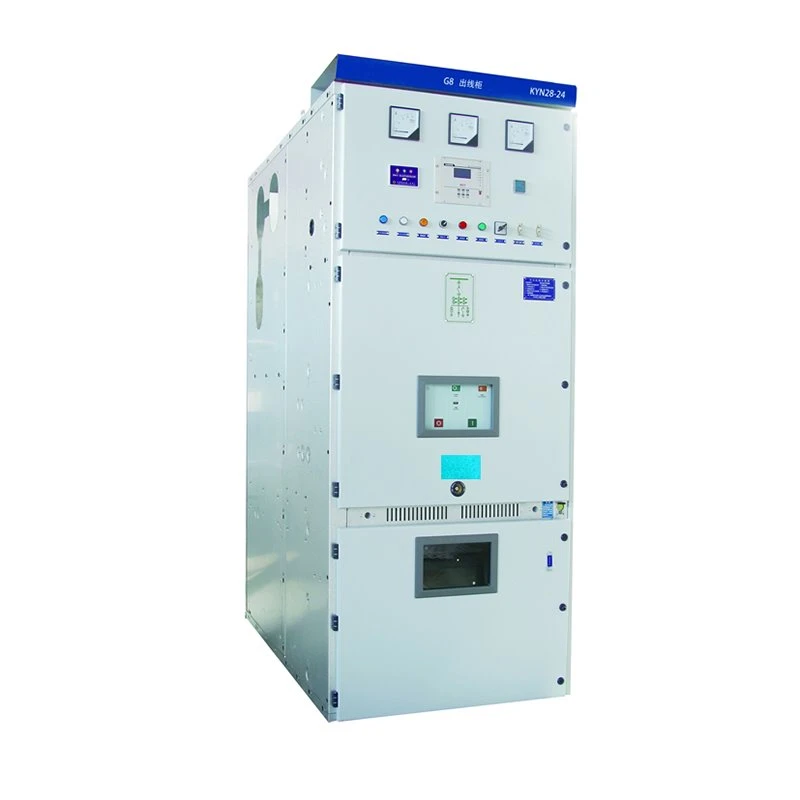

KYN28-24 10.4KV コントロールパネルボード

KYN28-24 高圧開閉装置には、主スイッチとして高い遮断容量と低い電流カットオフ値を備えた VS1 真空遮断器が装備されています (VD4 真空遮断器も装備可能)。コンパクトな構造。優れた性能、安全性、信頼性を備えており、IEC298 や GB3906 などの技術基準の要件を満たす「ファイブプルーフ」インターロック機能を備えています。電力システム、発電所、産業および鉱業企業のさまざまな変電所で広く使用されています。、および高圧配電。

お問い合わせを送る

説明

キャビネットのパラメータ
キャビネット構造は、複数の曲げプロセスを使用してCNC工作機械でボルト締めおよび加工された、アルミニウム亜鉛コーティングされたシートでできています。
すべての操作は、キャビネットのドアを閉じた状態で実行されます。
保護レベルが高く、がれきや害虫の侵入を防ぐことができます。
誤操作を防ぐシンプルで効果的な「5つの防止」ロックアウト。
VS1 および VD4 真空遮断器を装備できます。
サーキットブレーカーの交換が容易で、手押し車の互換性が良好です。
信頼性の高い壁への設置とキャビネットの前面メンテナンスにより、床面積が削減されます。
ケーブルルームには十分なスペースがあり、複数のケーブルを接続できます。
遮断器室とケーブル室には、結露や腐食を防止するためのヒーターをそれぞれ装備できます。

構造の説明:

電気主配電盤は、GB3906 および Ie 298 に従って設計されている必要があります。開閉装置全体は、キャビネットとスペアパーツ (トロリー) 2 つのコンポーネントから抽出できます。キャビネット構造は、アルミニウム蒸着亜鉛板または亜鉛メッキ板ボルトで固定された組み合わせで構成されており、回路の休憩室、主母線室のケーブル室、およびリレー制御室の一部を分離する金属製の仕切りを形成しています。すべての金属構造は、主回路の各コンパートメントが接地されていますシステムには separste 圧力解放チャネルがあり、ケーブルコンパートメントでは 40*6mm の接地バスバーに設定できます。

キャビネット外形寸法(mm)(扉含まず)

身長	幅	深さ
2300	800	1800
2300	1000	1800

技術的な案内：

アイテム		ユニット	パラメーター
定格電圧		KV	12~24
定格電流		ヘルツ	50
遮断器の定格電流		A	630\2000
配電盤の定格電流		A	630\2000
動安定定格電流(4S)		カ	16\20\25\31.5\40\50
動安定定格電流（ピーク）		カ	40\50\63\80\100\125
定格短絡ドロップアウト電流		カ	16\20\25\31.5\40\50
定格短絡電流（ピーク）		カ	40\50\63\80\100\125
定格絶縁レベル	1分間の電源周波数耐電圧	カ	24	32	42
	雷インパルス耐電圧	カ	40	60	75
保護等級	IP2X シェル: IP4X、コンパートメントとサーキットブレーカールームが開いている場合は IP2X
