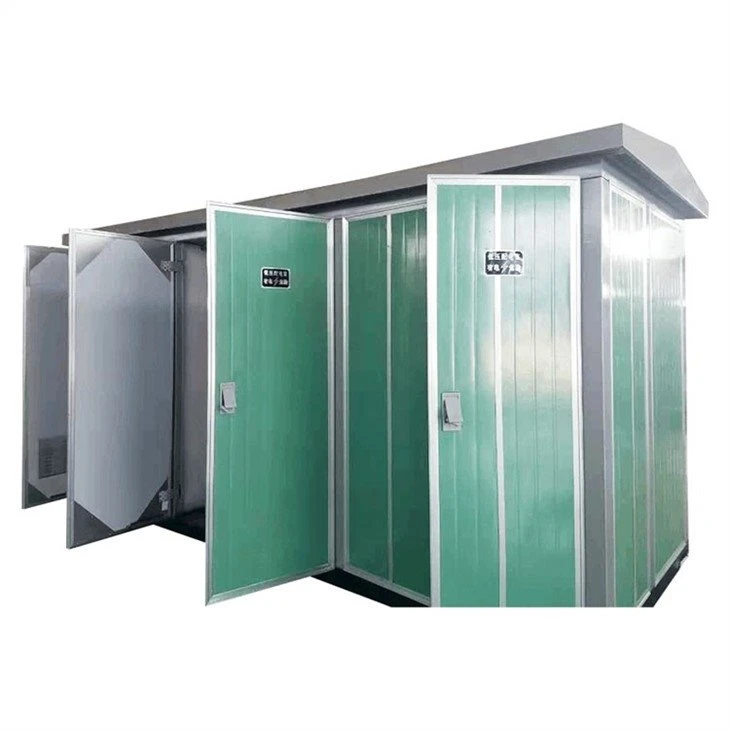

200 650 Kvaボックスプレハブ配布小型トランスフォーマー変電所

1.アプリケーション変圧器の種類は、35KV以下に適用可能であり、5000KVA以下の主な内部容量を持つ小さな無人変電所は、都市産業変電所、10KVスイッチステーション、リングネットワークシステム、農村電力網35KV変電所および他で広く使用されています。

お問い合わせを送る

説明

1. アプリケーション

変圧器のタイプは35KV以下に適用可能であり、5000KVA以下の主要な内部容量を有する小型無人変電所は、都市産業変電所、10KVスイッチステーション、リングネットワークシステム、農村電力網35KV変電所および他の機会に広く使用されている。

2. 主な機能
変換、流通、送電、測定、補償、電気エネルギーのシステム制御を完了し、一方、保護と通信の機能を実現する。

3. 主なキャラクター

予備および二次装置は取り外し可能であるキャビネットにプリインストールされ、完全に密封され、温度自動制御され、防腐剤、湿った証拠および防錆、それは現場に到着した後、セメントベースで設置する必要があるだけです。
この種の変圧器は、低投資、短い建設期間、小さな床面積と簡単なの利点を持っています
環境調整。

4. ヨーロッパプレハブ変電所の注文に関する注意
1. 高電圧
受信回線の方法: 端末タイプ、ループネットワークタイプ、または二重電源イン。
高圧測定とはいえないか。測定の位置(スイッチの前部またはスイッチの後ろ)、メーターゲージとそのサプライヤーの要件。
HVスイッチのタイプは、一つの方法は、主に使用され、その価格がより経済的である高電圧真空負荷スイッチとヒューズ組み合わせユニットを使用しています。もう一つは、より高い価格で大容量トランスで使用される切断機スイッチと真空ブレーカを採用しています。
2. トランスフォーマー
変圧器タイプ、シリアル番号、接続シンボルグループ、容量、変圧器のインピーダンス電圧。
3. 低電圧
サプライヤーを切り替えます。各発信スイッチの送信方法と評価済みの現在値の数。報酬があるかどうか、はい場合は、報酬の能力。計量と一緒にかどうか。はいの場合は、ポジションが必要です。
4. バスバーの種類(銅またはアルミニウム)
5.変圧器変電所のレイアウト(操作廊下を使用するかしないか)
6.変圧器シェルの材料:複合板(一般的に使用)、鋼板、ステンレス板またはセメント。
7. 欧州型プレハブ変電所の配送期間

アイテム	単位	データ
HV	評価周波数	ヘルツ	50
定格電圧	kV	6 10 35
最大動作電圧	kV	6.9 11.5 40.5
電界周波数は極から地球/lsolatの距離間の電圧に耐える	kV	32/36 42/48 95/118
雷の衝動は、地球/分離距離に極間の電圧に耐える	kV	60/70 75/85 185/215
評価電流	ある	400 630
定格短い時間は電流に耐える	kA	12.5(2S) 16(2S) 20(2S)
定格ピーク電流に耐える	kA	32.5 40 50
LV	定格電圧	V	380 200
主回路の定格電流	ある	100~3200
定格短い時間は電流に耐える	kA	15 30 50
定格ピーク電流に耐える	kA	30 63 110
分岐回路	ある	10~800
分岐回路の数	/	1 ~ 12
報酬能力	kVAR	0 ~ 360
変流器	定格容量	kVA	50~2000
短絡インピーダンス	%	4 6
ブランチ接続の範囲	/	±2×2.5% ±5%
接続グループシンボル	/	Yn0 Dyn11
