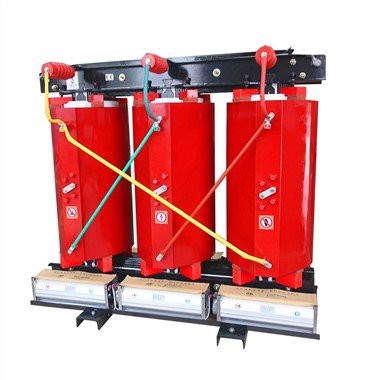

乾式 35/0.4kv 三相鋳造樹脂変圧器

エポキシ樹脂キャスト乾式変圧器は、真空下で薄い絶縁バンドで自動的にキャストされます。コアは、透過性の高い粒子配向シリコンシートでできており、輸入エポキシ樹脂でキャストされます。コイルはガラス繊維で補強され、フィラーエポキシ樹脂で真空下でキャストされます。優れた機械的特性を持ち、クラックや内部気泡がなく、局部放電が少なく、信頼性が高く、長寿命です。高電圧システムと低電圧システムは真空下で鋳造されるため、コイルは湿気を吸収しません。コアのクランプは耐腐食処理が施されており、高温またはその他の深刻な環境下で動作する可能性があります。

お問い合わせを送る

説明

アドバンテージ

1.安全、耐火、無公害、ロードセンターに直接設置できます。
2.無料のメンテナンス、設置が簡単、総運用コストが低い。
3.耐湿性に優れているため、湿度100％で正常に動作します。運転停止後、予備乾燥せずに運転を再開することができます。
4.低損失、低部分放電、低騒音、優れた放熱能力。強制空冷条件下では、定格負荷の 150% で稼働できます。
5.装備された完璧な湿度保護と制御システムは、信頼性の高い提供することができます

機能の特徴:

1.難燃性、無公害、ロードセンターに直接設置できます。
2.メンテナンスフリー、設置が簡単、ランニングコストが安い。
3.エンクロージャは耐湿性に優れているため、変圧器は通常の操作で100％の湿度で予備乾燥せずに操作できます。
4.低損失、軽量、小容量、低ノイズ、優れた熱放散、強制空冷条件下で150％の定格負荷動作が可能です。
5.完全な温度保護制御システムを装備し、安全な操作のための信頼できる保護を提供します
変圧器。
6.高い信頼性。稼働した製品のチェック結果は、信頼性指標が国際先進レベルに達していることを示しています。

構造的特徴:

キャストフォイルコイル：銅箔の全セクションを採用し、Fクラスのターン絶縁とともに、低圧巻線は特別な低圧フォイル巻線機によって巻かれています。ホイルコイルは、大きな短絡ストレス、不均一なアンペアターン、不十分な熱放散、巻線スパイラル角度の存在、および低電圧および大電流コイル巻線製品による不安定な手溶接品質などの理解の問題を解決します。同時に、当社の巻線端は樹脂ポッティング、固化成形、防湿、防汚処理が施され、リード銅隊はアルゴンアーク溶接で自動溶接されています。

温度制御装置: 変圧器は BWDK シリーズの信号温度計を採用しています。温度コンポーネントは、低電圧コイルの上半分に埋め込まれており、相コイルの作業湿度を自動的に検出して動的に表示でき、過熱アラームとトリップの機能も備えています。

いいえ。	条件		単位	パラメータ値
1	定格電圧		キロボルト	10
2	最高動作電圧		キロボルト	12
3	システム中性点接地モード			発掘された
4	定格周波数		ヘルツ	50
5	汚染度			d(Ⅲ)
6	システム短絡電流レベル (高圧側)		kA	20
7	周囲温度	一日の最高気温	程度	40
		最低気温	程度	-25
		一日の最大気温差	K	25
		最も暑い月の平均気温	程度	30
		最高年平均気温	程度	20
8	湿度	1 日平均相対湿度	パーセント	95 以下
8	湿度	月平均相対湿度	パーセント	90以下
9	高度		m	1000 以下
10	日射強度		W/cm2	0.1
11	最大着氷厚		んん	20
12	最大平均風速：地上10mで10分間良好な状態を保つ		m/s	35
13	耐震性	水平地面加速度	m/s2	2
13	耐震性	共振サイクル以降の安全係数 3		1.67以上
14	設置場所			屋内
注 1: 最低周囲温度が -25 度を超える場合は、表の温度に関する値を適宜調整する必要があります。注 2: 汚染等級が IV の場合は、汚染等級図を提出する必要があります。
