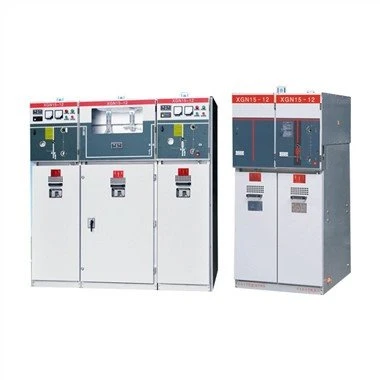

11kv高圧リング本体
XGN66-12 ボックス型固定高圧リング本体は、3.6-12kV 2 相 AC 50Hz システムでの電気エネルギーの受配電に適しています。 頻繁に使用する場所や、オイルスイッチを搭載した配電盤の改造に適しています。 バスバーシステムは...
説明
XGN66-12 ボックス型固定高圧リング本体は、3.6-12kV 2 相 AC 50Hz システムでの電気エネルギーの受配電に適しています。 頻繁に使用する場所や、オイルスイッチを搭載した配電盤の改造に適しています。 バスバー システムは、シングル バスバー システムとシングル バスバー セグメント システムです。
| 説明 | 単位 | 仕様 |
| 定格電圧 | KV | 3.6 7.2 12 |
| 定格電流 | A | 630 1250 |
| 定格短絡遮断電流 | kA | 20 25 31.5 |
| 定格短絡電流 | kA | 50 63 80 |
| 定格短時間耐電流（4s rms） | kA | 20 25 31.5 |
| 定格ピーク耐電流(ピーク) | kA | 50 63 80 |
| 定格電源周波数耐電圧(1min) | キロボルト | 42 |
| 定格点灯インパルス耐電圧 | キロボルト | 75 |
| 補助回路の1分間の電源周波数耐電圧 | キロボルト | 2 |
| 保護の程度 | IP3X | |
| 寸法（幅×奥行×高さ） | んん | 900×1000×2200(一般) |
構造
スイッチ キャビネットは、金属製の密閉ボックス構造です。 キャビネットの骨組みは山形鋼で溶接され、キャビネットは遮断器室、バスバー室、ケーブル室、計器室に分割され、部屋は金属鋼板で区切られています。
主な特徴：
1.キャビネット構造は組み立てられ、安定しており、信頼性が高く、組み合わせが簡単です。 リングネットワーク電源ユニットを形成でき、様々な配線方法が可能です。
2.小型、軽量、設置面積が小さく、設置が簡単です。
3. リング本体には、バスバー室、スイッチ室、計器室の3つの独立した安全な仕切りがあります。 特定のキャビネットと各コンポーネントには、オペレーターと保守作業員の個人的な安全を確保するための信頼できる安全接地があります。
4.リング本体にFN12-12D、FN25-12Dなどのロードスイッチを搭載可能。
5.機械的インターロックは高度で信頼性が高く、「5つの保護」の要件を完全に満たしています。
証明書
梱包と配送
通常、海上輸送などの長距離輸送に適した木製の梱包材を使用します。 また、お客様の要件に応じて特別なパッケージをカスタマイズすることもできます。
当社の製品が必要な場合は、メッセージを残してください。受け取った後、できるだけ早くご連絡いたします。
