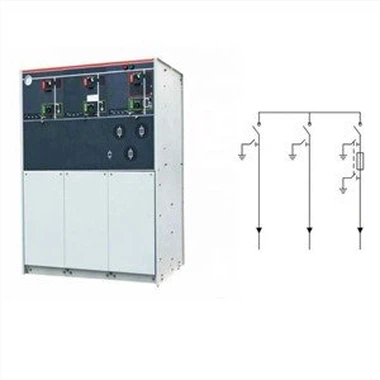

絶縁開閉装置 配電 SF6リング本体ユニット

絶縁開閉装置 配電 SF6リング本体ユニット

空気絶縁リングネットワークキャビネット - 拡張可能なSF6リングネットワークキャビネットは、自由に組み合わせることができ、サイズが小さく、安全で信頼性が高く、メンテナンスが不要です。

絶縁材および消弧媒体としてSF6ガスを使用し、定磁場アーク回転方式により強力な消弧能力、良好な遮断性能、低過電圧、長い電気寿命、メンテナンスフリーの消弧室を実現しています。

ロードスイッチとヒューズを組み合わせた電気製品は、3 ポジション機能、完全なシール、信頼性の高い操作機構とロックを備えています。

接地スイッチには短絡遮断機能が付いています。

キャビネット本体は、アルミニウムコーティングされた亜鉛板を打ち抜き、曲げて形成されており、頑丈で信頼性があります。

機関による96時間塩水噴霧試験を実施。

主母線の絶縁母線はキャビネット間を金属隔壁で分離し、渦電流を発生させないものとする。 バスバーの両端は絶縁シールでシールする必要があります。

主母線の接続部には電界集中や部分放電を防止する対策を講じてください。

ヒューズグレーディングカバーは、電界集中や部分放電を起こさず、スイッチキャビネットの絶縁性能を確保します。

リング ネットワーク キャビネットには次の間隔が含まれます: スイッチ間隔、バス間隔、ケーブル間隔、メカニズム間隔、および制御保護間隔

1) ロードスイッチ

ロードスイッチには一定の負荷遮断容量があり、軽負荷時に通電して開閉することはできますが、頻繁に操作することはできません。 一般にロードスイッチにはヒューズが内蔵されており、絶縁スイッチよりも強い消弧能力を持っています。

2) アイソレーションスイッチ

サーキットブレーカーが回路を切断すると、絶縁スイッチの切断により、補助スイッチとして機能する活電部と死電部を明確に分離できます。

サーキットブレーカーの接点位置を示す直観的な外部インジケーターが不足しており、場合によってはその表示が接点の位置と一致していることが保証できないため、通電中の接点と接点の位置を明確に分離するために絶縁スイッチを使用する必要があります。通電されていない部分。

さらに、絶縁スイッチは特定の自然消弧能力を備えており、変圧器や避雷器などの低電流機器の入力と切断、および回路ブレーカーと複数の機器間の接続に一般的に使用されます。絶縁スイッチによる回路ブレーカーの切り替えがより柔軟で便利になります。

3) サーキットブレーカー

正常な回路状態では電流を閉じ、通電し、切断することができ、異常な回路状態では指定された時間内に電流を閉じ、通電し、切断できるスイッチング デバイス。

4) 接地スイッチ

主に機器のメンテナンスに使用され、メンテナンス中の突然の電力呼び出しを防ぐために、メンテナンス機器の両端を接地する必要があります。

高圧配電盤の接地開閉器は、出力負荷側で接地されるのが一般的です。 高圧配電盤の負荷側を修理（ボルト締め、ケーブルの分解など）する場合は、開閉器を外すと同時に配電盤の接地開閉器を閉じる必要があります。 突然の通電による感電事故を防ぐとともに、残電を放電することでメンテナンスの安全性にもつながります。

リング本体は、すべての開閉装置を SF6 を充填したステンレス製密閉箱内に密閉します。 外部に露出した充電部がなく、完全密閉・完全絶縁の開閉装置です。 外部環境の影響を受けず、安全・確実に動作します。

製品パラメータ

定格電圧	12kV
定格電流	630A
定格短時間耐電流	20kA、4秒
定格ピーク耐電流	50kA
電源周波数耐電圧1min	42kV
雷インパルス耐電圧	75kV
保護レベル	IP67

環境条件

(1) 適正標高：2000m以下 適正

(2) 温度: -40 度 ~ プラス 55 度 (相対)

(#) 湿度: 日平均 95 パーセント以下、月平均 90 パーセント以下

(4) 地震被害の等級：レベル8以下

特徴

1) 完全絶縁および完全密閉設計、エアボックス保護等級 IP67。

2) 環境に優しい材料を選択してください。 製品使用後、ほとんどの材料はリサイクル可能です。

3）完全なシェル接地保護システム、5つの防止インターロックおよびインターロックシステム。

4) メンテナンスフリー設計：高電圧充電部はSF6ガスボックス内に密閉されており、メンテナンスフリー、清掃不要です。

5) 操作位置は人間化されており、力は小さく、動作手順は合理的です。

6) 柔軟な拡張性と幅広い用途

製品写真

工場のワークショップ

証明書

梱包と配送

展示

よくある質問

Q5：OEM/ODMは可能ですか？

A: はい、そうです！ 当社の製品はカスタマイズ可能です。 当社には設計チームとエンジニアチームがあり、顧客の図面や要件に従って製品をカスタマイズできます。

Q6 : メーカーですか、それとも商社ですか?
A: 私たちは工場です。20 年のメーカー経験を持つ 100% 専門メーカーとして、顧客の要件に従って製品を生産でき、製品の品質を 100% 管理することもできます。

Q7：価格交渉は可能ですか？

答え: はい、価格交渉可能です。 数量やパッケージに応じて変更できます

Q8：検査はどうなりますか？

A: 当社は、温度上昇試験、塩水噴霧試験、導体タイプ試験、機械的寿命試験など、原材料から最終製品までの全体の検査システムを持っています。

Q9 : 支払い条件について教えてください。

A: TT、ペイパル、ウェスタンユニオン、アリババ貿易保証およびL/Cは受け入れられます。 事前に30パーセントのT/T、出荷前に70パーセントのバランス。

Q10 : 会社が提供するサービスは何ですか?

A：私たちは、さまざまな顧客の要求に応えるために金型を設計および開発できるプロのエンジニアチームを持っています。

また、販売前から販売後まで優れたサービスを提供する営業チームもいます。

この製品は通常カスタマイズされます。
当社はメーカーであり、顧客のニーズに応じてソリューションを設計および提供できる専門の技術部門があります。
設計図を入手するには、弊社営業担当者までお問い合わせください。

参考までに弊社のお客様事例をご紹介します

ジンバブエの顧客

7.1	技術保証スケジュール：リング本体
アイテム	説明	ユニット	要件	保証値
1.0	タイプ/モデル	-	州	RMU
2.0	絶縁媒体	-	真空/SF6	SF6
2.1	中断媒体		真空/SF6	SF6
2.2	変圧器保護 (ヒューズ/サーキットブレーカー)		サーキットブレーカー	サーキットブレーカー
3.0	適用基準	-	IECおよびBS	IEC
4.1	公称電圧定格	kV	11	11
4.2	最大電圧定格	kV	12	12
4.3	定格周波数	Hz	50	50
4.4	電源周波数耐電圧	kV	28	28
4.5	インパルス耐電圧	KVp	95	95
5.0	定格電流バスバー	A	630	630
5.1	定格電流ケーブル（スイッチ）	A	630	630
5.2	定格電流（T-OFF）	A	125	125
5.3	サーキットブレーカーの定格電流	A	125	125
6.0	遮断容量
6.1	閉ループ（ケーブルスイッチ）	A	630	630
6.4	短絡遮断電流	kA	20	20
6.5	定格製造能力	kA	50	50
6.6	定格短時間電流 3秒	kA	20	20
7.0	寸法			CTC	CCTC
	身長	んん		1950	1950
	幅	んん		1170	1545
	深さ	んん		750	750
8	RMU はライセンスに基づいて製造されていますか (その場合は会社名を記載)			河南豊源パワーテクノロジー株式会社



さらに詳細が必要な場合は、お気軽にお問い合わせください。
