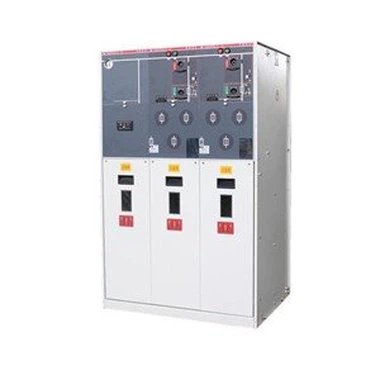

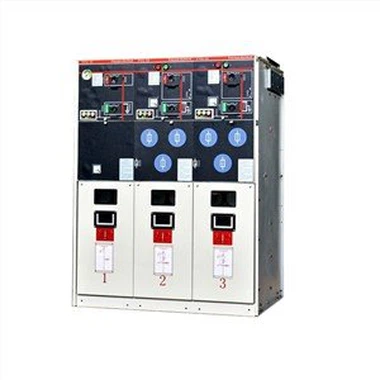

RMU 電気開閉装置 33KV GIS SF6 ガス絶縁開閉装置
説明当社のインフレータブルSF6メタルシール完全絶縁シリーズリングネットワークスイッチキャビネットは、国家咬合電気試験センターの型式試験に合格しています。 10KV/6K配電システムで広く使用されており、都市部や農村部のさまざまなユーザーに好まれるスイッチ製品です。 スイッチキャビネットはモジュラーユニット方式で、目的に応じて組み合わせることができます。 固定ユニットと拡張ユニットの組み合わせにより、変電所はコンパクトな開閉装置の柔軟な使用のニーズに対応します。 インフレータブルリング SF6 キャビネットは、非拡張可能な標準構成と拡張可能な標準構成に分かれています。 フルモジュールとハーフモジュールの組み合わせと独自の拡張性により、非常に優れた柔軟性を備えています。 SF6インフレータブルリングキャビネットはGB規格を実装しています。 室内（20度）の条件下での設計寿命は30年以上です。
説明
RMU 電気開閉装置 33KV GIS SF6 ガス絶縁開閉装置
製品説明
リング本体（RMU）は大きく空気絶縁とSF6絶縁の2種類に分けられます。 負荷電流の遮断、短絡電流の遮断、変圧器の無負荷電流の遮断、および一定距離の架空線やケーブル線の充電電流に使用されます。 制御と保護の役割を果たし、RMU 電源と端末電源の重要な開閉装置です。 キャビネット内に空気絶縁を施したロードスイッチには、主にガス発生式、圧縮空気式、真空式などがあります。 SF6絶縁を施したロードスイッチはSF6タイプです。 シェル内にSF6ガスが封入されているため、SF6ガスによる隔壁の破壊は目立ちません。 リングメインキャビネットの負荷スイッチには通常 3 つの位置が必要です。つまり、負荷の遮断、回路の分離、そして場合によっては接地に依存することです。 ガス発生、圧縮空気、SF6 負荷スイッチは 3 つの位置に簡単に設定できますが、真空消弧室は接続を解除することしかできず、分離することはできません。 したがって、通常、負荷スイッチの前に別のスイッチが真空負荷リングネットワーク開閉装置に追加され、絶縁遮断が形成されます。
高圧開閉装置の「5つの予防」
1. 高電圧開閉装置内の真空遮断器車がテスト位置で閉じられた後、車の遮断器は動作位置に入ることができません。 (負荷閉防止) 開閉装置
2. 高電圧開閉装置の接地ナイフが閉位置にある場合、車載サーキットブレーカーを閉じることはできません。 （アース線で閉塞防止）
3. 高圧開閉装置内の真空遮断器が閉じると、キャビネットのバックドアがアースナイフの機械装置によってロックされます。 （充電区間への誤進入防止のため）
4. 運転中は高圧開閉装置内の真空遮断器が閉じており、アースナイフを動作させることができません。 （アース線の活線垂れ下がり防止）
5. 高電圧開閉装置内の真空サーキットブレーカーは、車載サーキットブレーカーが動作中で閉じているときは、その動作位置から出ることができません。 (ナイフスイッチの装填を防止)
リングメインユニット（RMU）は、鋼板金属キャビネット内に設置された高圧開閉装置群、またはモジュラーインターバルタイプの RMU 電源ユニットから構成される電気機器です。 そのコア部分にはロードスイッチとヒューズが使用されており、構造が簡単、小型、低価格、電源パラメータと性能の向上、電源の安全性という利点があります。 都市部の住宅地、高層ビル、大型公共ビル、工場や企業などの配電所やボックス型変電所、その他負荷センターなどで使用されています。
環境条件
(1) 適正標高：2000m以下 適正
(2) 温度: -40 度 ~ +55 度相対
(#) 湿度: 日平均 95% 以下、月平均 90% 以下
(4) 地震被害の等級：レベル8以下

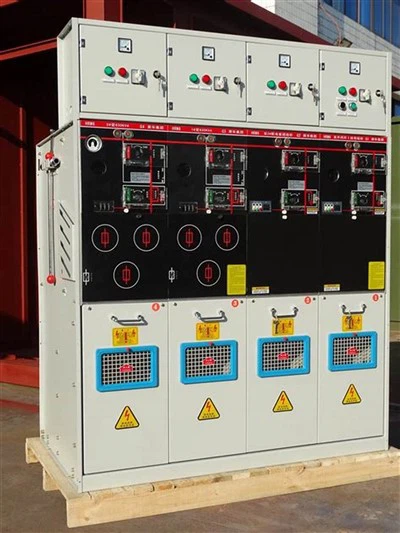

製品写真
工場作業場
証明書
梱包&配送
展示
よくある質問
Q5：OEM/ODMは可能ですか？
A: はい、そうです！ 当社の製品はカスタマイズ可能です。 当社には設計チームとエンジニアチームがあり、顧客の図面や要件に従って製品をカスタマイズできます。
Q6 : メーカーですか、それとも商社ですか?
A：私たちは工場です。20年のメーカー経験を持つ100％専門メーカーとして、顧客の要件に従って製品を生産でき、製品の品質を100％管理することもできます。
Q7：価格交渉は可能ですか？
答え: はい、価格交渉可能です。 数量やパッケージに応じて変更できます
Q8：検査はどうなりますか？
A: 当社は、温度上昇試験、塩水噴霧試験、導体タイプ試験、機械的寿命試験など、原材料から最終製品までの全体の検査システムを持っています。
Q9 : 支払い条件について教えてください。
A: TT、ペイパル、ウェスタンユニオン、アリババ貿易保証およびL/Cは受け入れられます。 30% T/T 事前に、出荷前に 70% のバランス。
Q10 : 会社が提供するサービスは何ですか?
A：私たちは、さまざまな顧客の要求に応えるために金型を設計および開発できるプロのエンジニアチームを持っています。
また、販売前から販売後まで優れたサービスを提供する営業チームもいます。
この製品は通常カスタマイズされます。
当社はメーカーであり、顧客のニーズに応じてソリューションを設計および提供できる専門の技術部門があります。
下のボタンをクリックして情報を送信してください。弊社の営業担当者が設計図を提供するためにご連絡させていただきます。
参考までに弊社のお客様事例をご紹介します
ウズベキスタンのクライアント
データシート
|
1.1 |
710-512-01-MVS1 主変電所 |
||||
|
受電開閉装置 |
A01 B01 |
2 |
|||
|
いいえ |
コンポーネント |
仕様 |
ユニット |
数量 |
メーカー |
|
1 |
VCBの |
HVX12-50-31-F 275ミリメートル 標高 2000m 以下 開放電圧 DC220V 投入電圧 DC220V エネルギー貯蔵電圧 DC220V |
セット |
1 |
中国 |
|
2 |
VTの |
JDZ{{0}}KV/√3/0.1KV/√3 |
セット |
3 |
中国 |
|
3 |
CT検査 |
LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA |
セット |
3 |
中国 |
|
4 |
高圧ヒューズ |
XRNP1-12 0.5A |
パソコン |
3 |
中国 |
|
5 |
避雷器 |
HY5WZ-17/50 |
セット |
3 |
中国 |
|
6 |
インテリジェントコントロールパネル |
ワイ-9008A |
パソコン |
1 |
中国 |
|
7 |
短絡および地絡インジケーター |
EKL-4-1 |
パソコン |
1 |
中国 |
|
8 |
多機能電気機器 |
PD666-3S3 380V 5A |
パソコン |
1 |
中国 |
|
9 |
一次高調波除去器 |
LXQ-12KV |
パソコン |
1 |
豊原 |
|
10 |
充電されたディスプレイ |
DXN-12Q |
パソコン |
1 |
中国 |
|
11 |
温湿度コントローラー |
WY-CS-III型 |
パソコン |
1 |
中国 |
|
12 |
接続ピース |
ジェイ-2 |
パソコン |
3 |
中国 |
|
13 |
接続箱 |
PJ1の |
パソコン |
1 |
中国 |
|
14 |
計測ブラケット |
ユニバーサルタイプ |
パソコン |
1 |
中国 |
|
15 |
信号灯 |
ND16-22D/4 AC380V 赤 |
パソコン |
1 |
CHNTの |
|
16 |
信号灯 |
ND16-22D/4 AC380V 緑 |
パソコン |
1 |
CHNTの |
|
17 |
信号灯 |
ND16-22D/4 AC380V ホワイト |
パソコン |
1 |
CHNTの |
|
18 |
AC小型サーキットブレーカー |
注意1-63/2P C6A 6kA(R) |
パソコン |
2 |
豊原 |
さらに詳細が必要な場合は、お気軽にお問い合わせください。
