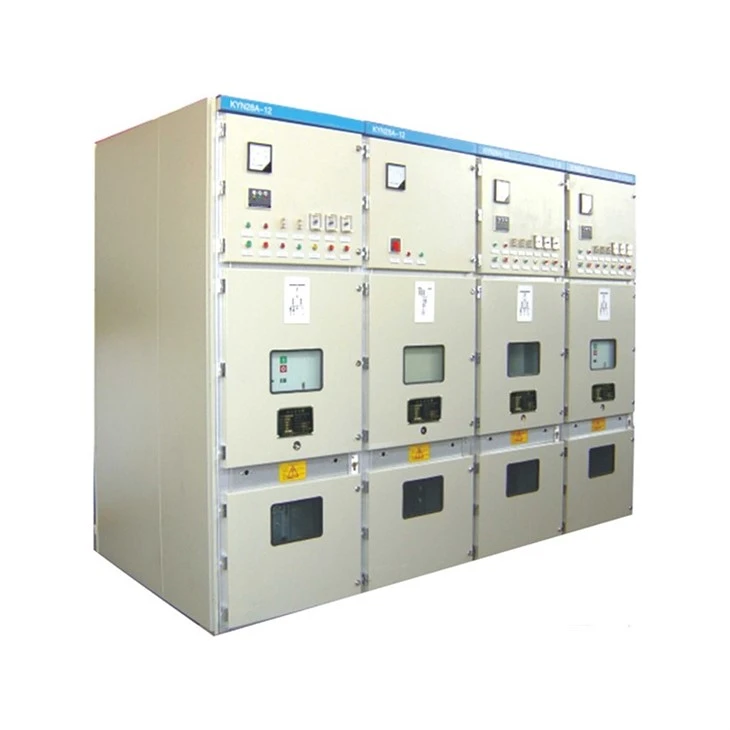

11kv KYN28 真空遮断器開閉装置パネル

11kv KYN28 真空サーキットブレーカー開閉装置パネル

KYN28A-12 開閉装置は中国で一般的に使用されている高圧開閉装置で、正式名称は屋内金属装甲可動開閉装置です。 定格電圧は3.6kV～12kVで、搭載されている真空遮断器が開閉装置の前面キャビネットの中央にある集中型であるのが特徴です。 したがって、下部のスペースが節約され、他のスキームの拡張やケーブルコンパートメントとして使用できます。

サービス条件

◎周囲気温：-15度〜プラス40度;

◎相対湿度：日平均95パーセント、日平均水蒸気圧<2.2kPa。

◎月平均«90パーセント、月平均水蒸気圧<1.8kPa;

© 標高: ^1000m;

◎震度：Ms8を超えない。

◎ 周囲空気には、腐食性または可燃性のガスまたは蒸気による汚染がないことが必要です。

◎ 明らかな振動はありません。

主な技術パラメータ
定格電圧	.....................................	kV	3.6,7.2,12
定格周波数	.....................................	ヘルツ	50
サーキットブレーカーの定格電流	.....................................	A	630/4000
開閉装置の定格電流	.....................................	A	630/4000
定格短時間耐電流（4S）	.....................................	kA	20,25,31.5,40
定格ピーク耐電流（ピーク）	.....................................	kA	50,63,80,100
定格短絡遮断電流	.....................................	kA	20,25,31.5,40
定格絶縁レベル 1min電源周波耐電圧	極対極、極対地	kV	24,32,42
	開放接点間	kV	24,32,48
雷インパルス耐電圧（ピーク）	極対極、極対地	kV	40,60,75
	開放接点間	kV	46,70,85
シェルはIP4X、コンパートメントドアとサーキットブレーカーチャンバードアが開いているときはIP2Xです。

特徴

1: 個人の安全を確保するための厳格な保護ステップ

2：ケーブルルームは単芯ケーブルを9本まで設置可能

3: 手押し車には操作位置と試験位置が設けられ、両方の位置には安全で信頼性の高い位置決め装置と表示装置が装備されます。

4: エンクロージャはアルミメッキと亜鉛メッキの鋼板から完全に組み立てられており、工作機械で加工および曲げられ、ボルトで固定されます。

5:機械的強度が高く、整然とした美しさが確保されています。

6: 配電盤のドアにはプラスチックがスプレーされており、耐衝撃性と腐食防止の強力な能力もあります。

7: プライマリ スイッチには、ABB の VD4 真空サーキット ブレーカーと固定型ロード スイッチ C3 シリーズが提供される場合があります。同じ外国製の代わりに、さまざまな国内の真空サーキット ブレーカー (VS1、VH1、VK、ZN28 など) も提供される場合があります。製品。

8：正面扉には室内の機器の動作状態が確認できるのぞき窓が設置されています























Q5：OEM/ODMは可能ですか？

A: はい、そうです！ 当社の製品はカスタマイズ可能です。 当社には設計チームとエンジニアチームがあり、顧客の図面や要件に従って製品をカスタマイズできます。



Q6 : メーカーですか、それとも商社ですか?
A: 私たちは工場です。20 年のメーカー経験を持つ 100% 専門メーカーとして、顧客の要件に従って製品を生産でき、製品の品質を 100% 管理することもできます。



Q7：価格交渉は可能ですか？

答え: はい、価格交渉可能です。 数量やパッケージに応じて変更できます



Q8：検査はどうなりますか？

A: 当社は、温度上昇試験、塩水噴霧試験、導体タイプ試験、機械的寿命試験など、原材料から最終製品までの全体の検査システムを持っています。



Q9 : 支払い条件について教えてください。

A: TT、ペイパル、ウェスタンユニオン、アリババ貿易保証およびL/Cは受け入れ可能です。 事前に30パーセントのT/T、出荷前に70パーセントのバランス。



Q10 : 会社が提供するサービスは何ですか?

A：私たちは、さまざまな顧客の要求に応えるために金型を設計および開発できるプロのエンジニアチームを持っています。

また、販売前から販売後まで優れたサービスを提供する営業チームもいます。





この製品は通常カスタマイズされます。
当社はメーカーであり、顧客のニーズに応じてソリューションを設計および提供できる専門の技術部門があります。
下のボタンをクリックして情報を送信してください。弊社の営業担当者が設計図を提供するためにご連絡させていただきます。



参考までに弊社のお客様事例をご紹介します

ルーマニアの顧客



データシート
1.1 710-512-01-MVS1 主変電所
受電開閉装置 A01 B01 2
いいえ コンポーネント 仕様 単位 数量 メーカー
1 VCB
HVX12-50-31-F 275mm
標高 2000m 以下
開放電圧 DC220V
投入電圧 DC220V
エネルギー貯蔵電圧 DC220V
セット 1 中国
2 VT JDZ-10 10KV/√3/0.1KV/√3 セット 3 中国
3CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5F5 5VA
セット 3 中国
4 高電圧ヒューズ XRNP1-12 0.5A Pc 3 中国
5 避雷器 HY5WZ-17/50 セット 3 中国
6 インテリジェント コントロール パネル WY-9008A PC 1 中国
7 短絡および地絡インジケータ EKL-4-1 Pc 1 中国
8 多機能電気計器 PD666-3S3 380V 5A Pc 1 中国
9 一次高調波エリミネーター LXQ-12KV Pc 1 豊源
10 充電済みディスプレイ DXN-12Q PC 1 中国
11 温湿度コントローラー WY-CS-III Pc 1 中国
12 接続ピース JY-2 Pc 3 中国
13 ジャンクションボックス PJ1 Pc 1 中国
14 計量ブラケット ユニバーサルタイプ Pc 1 中国
15 信号灯 ND16-22D/4 AC380V 赤 Pc 1 CHNT
16 信号灯 ND16-22D/4 AC380V 緑 Pc 1 CHNT



さらに詳細が必要な場合は、お気軽にお問い合わせください。
