KYN61-40.5屋内メタルクラッドスイッチギア

KYN61-40.5のスイッチギヤは35kVの3相AC 50Hzの電源システムで使用される。発電所、変電所、産業および鉱業企業の配電室で使用され、電気エネルギーを受け取って分配し、制御、保護、監視の機能を備えています。

お問い合わせを送る

説明

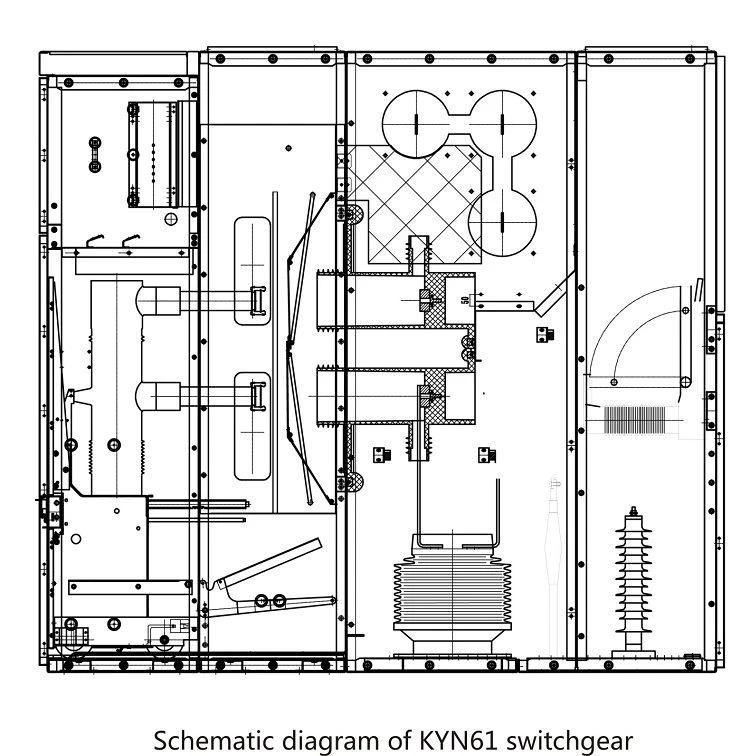

KYN61-40.5屋内メタルクラッドスイッチギア

KYN61-40.5金属封じ付け式の主な特徴は、キャビネットに新しいタイプの完全絶縁真空回路遮断器とバネ式パワー機構が装備されていることです。キャビネット本体は、手車とキャビネット本体の間のマッチング精度を向上させる亜鉛メッキ鋼板によって組み立てられます。手車は非常に携帯用で、非常に交換可能である。

このスイッチギアは35kV三相AC 50Hz電源システムで使用されます。発電所、変電所、産業および鉱業企業の配電室で使用され、電気エネルギーを受け取って分配し、制御、保護、監視の機能を備えています。

使用環境:

1. 周囲の媒体の温度は+40°C以下で、-15°Cより低くない。

高度:高度は1000mを超えません。

相対湿度:1日平均値は95%以下、1日平均水蒸気圧は2.2×10-3Mpa以下。月平均値は90%以下、毎月の平均水蒸気圧は1.8×103Mpa以下;

4.地震の強度:8度以下。

腐食性ガスや可燃性ガスなど、明らかな汚染場所はありません。

6. 注:ユーザーは、上記の通常の使用条件を超えた場合に当社と通信することができます。

KYN61

定格電圧(kV,max)	40.5
定格周波数(Hz)	50/60
バスバーの定格連続電流(A,max)	630,1250,1600,2000,2500,3150,4000
フィーダーの定格連続電流(A,max)	630,1250,1600,2000,2500,3150,4000
定格の雷インパルス耐電圧(kV)	40,60,75,125
電力周波数耐電圧(kV)	24,32,42,65
短絡遮断電流(kA,max)	16,20,25,31.5,40
短い時間耐えの電流、4s(kA、最大)	16,20,25,31.5,40,50
短絡電流(kAピーク)	40,50,63,80,100,125
ピーク耐電流(kAピーク)	40,50,63,80,100,125
重量 (kg)	1000~1500
保護レベル	IP4X (遮断器の部屋が開いている時のIP2X
