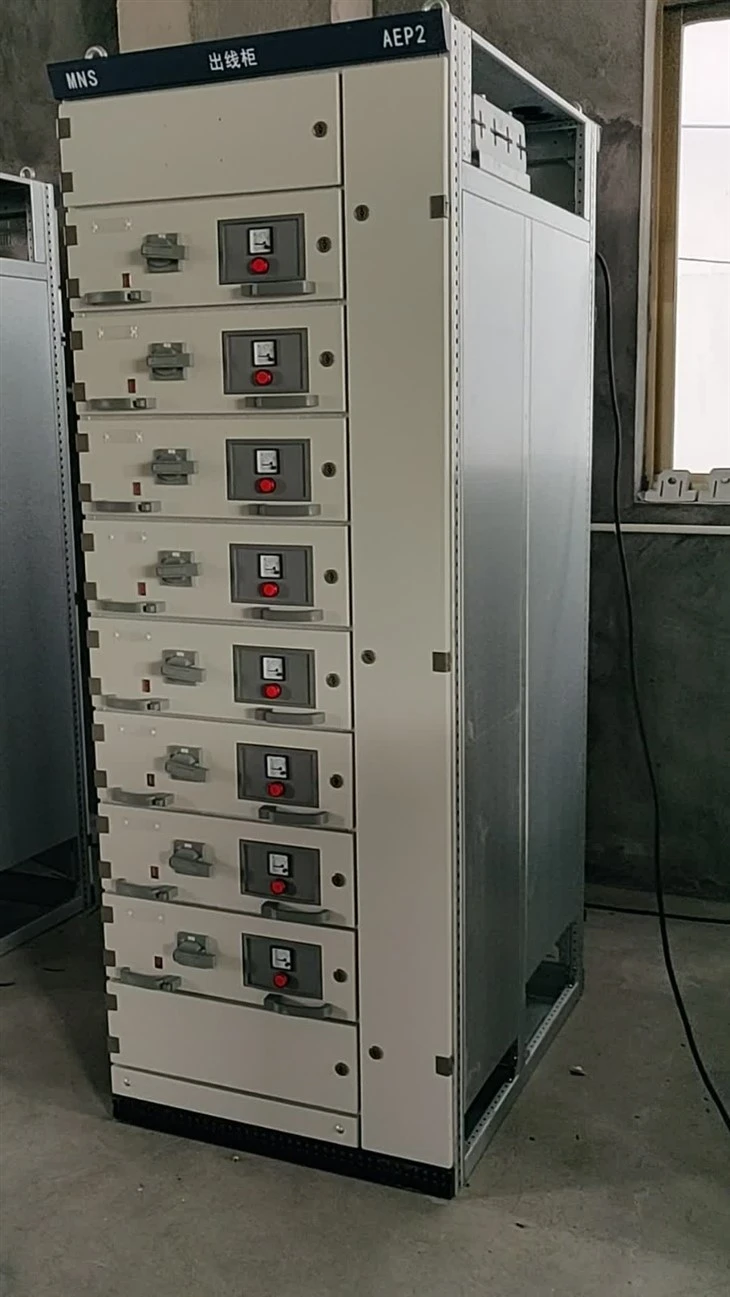

完全な保護 400V 低電圧制御パネル ボード GCS 開閉装置

完全保護 400V 低電圧制御盤 GCS 開閉装置



GCS 低電圧引出式開閉装置キャビネットは、電力、配電およびモーターの集中制御、電気融着補償などの発電 / 電源システムにおける 50Hz の三相 AC 周波数、定格使用電圧 380V、定格電流 4000A 以下に適しています。 この製品はiec60439-1、gb7251.1、JB / t9661およびその他の規格に準拠しています。

特徴:

コネクタ: 引き出しの入口および出口ライン用のワンタイムプラグインで、金属チャネルで直接使用できます。 2次コネクタは便利で美しい配線です。

保護等級	1P40
定格使用電圧	AC、380(V)
頻度	50Hzの
定格絶縁電圧	660V
労働条件
環境	屋内
高度	2000m以下
周囲温度	-5 度 ～ + 40 度
保管中および輸送中の最低温度	-30度
相対湿度	90%以下
制御モーター容量(kW)	0.4~155

サービス環境

a) 気温: 最高気温: +40 度; 最低気温:-15度

b) 湿度: 月平均湿度 95%。 一日平均湿度90%。

c) 海抜高度: 最大設置高度: 1000M。

d) 周囲空気が腐食性、可燃性のガス、蒸気等により明らかに汚染されていないこと。

e) 頻繁な激しい揺れがないこと

0.4KV 低電圧開閉装置の技術パラメータ:

			パラメータ
定格電圧		V	400	690
定格絶縁電圧		V	690	1140
定格衝撃耐電圧		V	6000	10000
定格作動短絡遮断能力		kAの	18~100	10~75
定格最大の短絡遮断能力		kAの	25~120	20~85
定格周波数		Hz	50/60
定格電流		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
定格制御電力		V	AC110/220/380、DC110/220
寸法 (単位:mm)	MNS/GCS/GGD	幅	400,600,800,1000,1200
		深さ	600,800,1000
		身長	2200

MNS三相低圧電気開閉装置

動作環境：

1) 周囲温度: -10 度 -+40 度;

2）高度：高圧1000メートル以下、低圧2500メートル以下（超える場合は技術部門が特別に設計します）。

3) 相対湿度: 85% 以下

4）震度：マグニチュード8以下。

5 火気、爆発の危険性、重大な汚染、化学腐食、激しい振動のない場所に貼り付けてください。

LV開閉装置

エグゼクティブスタンダード:

GB7251 低電圧開閉装置および制御装置のコンプリートセット

GB3906-2006 3.6kV~40.5kV AC金属密閉開閉装置および制御装置

MNS 低压抽出式柜体

低圧引出形開閉器キャビネットは、三相交流周波数50Hz、定格使用電圧380V、定格電流4000A以下の発電・供給システムに適しており、電力、配電、モータ集中などに使用されます。制御と静電容量補償。 発電所、石油、化学工業、冶金、繊維、高層ビルなどで広く使用されています。 この製品はiec60439、gb7251.1、JB / t9661およびその他の規格に準拠しています。

















Q5：OEM/ODMは可能ですか？

A: はい、そうです！ 当社の製品はカスタマイズ可能です。 当社には設計チームとエンジニアチームがあり、顧客の図面や要件に従って製品をカスタマイズできます。

Q6 : メーカーですか、それとも商社ですか?
A：私たちは工場です。20年のメーカー経験を持つ100％専門メーカーとして、顧客の要件に従って製品を生産でき、製品の品質を100％管理することもできます。

Q7：価格交渉は可能ですか？

答え: はい、価格交渉可能です。 数量やパッケージに応じて変更できます

Q8：検査はどうなりますか？

A: 当社は、温度上昇試験、塩水噴霧試験、導体タイプ試験、機械的寿命試験など、原材料から最終製品までの全体の検査システムを持っています。

Q9 : 支払い条件について教えてください。

A: TT、ペイパル、ウェスタンユニオン、アリババ貿易保証およびL/Cは受け入れられます。 30% T/T 事前に、出荷前に 70% のバランス。

Q10 : 会社が提供するサービスは何ですか?

A：私たちは、さまざまな顧客の要求に応えるために金型を設計および開発できるプロのエンジニアチームを持っています。

また、販売前から販売後まで優れたサービスを提供する営業チームもいます。





サービス：

1年間の無料アフターサービスを提供します

見積もりと注文のヒント:

お客様は以下の項目を指定するものとします。

♠ 一次側回路図と単線系統図
♠ 二次回路図。顧客の要求がない場合、ワイヤは工場標準に従って接続されます。
♠ 開閉装置配置図、変電所の平面図。
♠ 各回路の電気要素の詳細な仕様とパラメータ。
♠ 開閉装置の表面の色。
♠ その他の要件。

取引条件：

1.支払い: 1) 30% 前払い、B/L のコピーに対して 70% の残高
2.積み込み港: 青島港または連雲港港
3.割引: 注文数量に基づいて提供されます
4.納期: 注文数量に応じて 10-30 日
5.パッケージ: 木箱と木製パレット、カスタマイズ可能

この製品は通常カスタマイズされます。
当社はメーカーであり、顧客のニーズに応じてソリューションを設計および提供できる専門の技術部門があります。
下のボタンをクリックして情報を送信してください。弊社の営業担当者が設計図を提供するためにご連絡させていただきます。



参考までに弊社のお客様事例をご紹介します



ネパール人のお客様

	GCS LV 引込式開閉装置
S.N.	仕様	はい/いいえ/ある場合
	電気盤（低圧引出式開閉装置キャビネット）
	メーカー
	ブランド
	タイプ/モデル	GCSの
	原産国
1	機能の説明
1.1	簡単・安全に操作できる低圧開閉装置引出盤グループです。
2	動作要件
2.1	過負荷や短絡時には、電源を手動または自動で切断できます。
3	システム構成
3.1	すべての必須コンポーネントと銅バスバーを備えた低電圧開閉装置の引き出し式キャビネット
4	技術仕様	評価
4.1	主回路定格電圧	400V
4.2	定格周波数	50Hz
4.3	定格絶縁電圧	690V (1000V)
4.4	メインバスバー（銅）の最大動作電流	1000A
4.5	主母線の定格耐電流	100KA/1秒
4.6	保護レベル	IP40準拠
4.7	動作モード	手動と自動
4.8	金属引出しタイプ	8Eまたは16Eまたは同等品
4.8.1	400Aドロワー	1 いいえ
4.8.2	300Aドロワー	1 いいえ
4.8.3	250Aドロワー	1 いいえ
4.8.4	200Aドロワー	2 いいえ。
4.8.5	150Aドロワー	2 いいえ。
4.8.6	100Aドロワー	2 いいえ。
4.9	外形寸法	約 (80cm×105cm×220cm)
4.10	各ドロワーには、3-相（RYB）電流を個別に測定するためのデジタルまたはアナログ電流計が必要です。{{1}
4.11	バスバーは、保護接地 (R、Y、B、N、PE) を備えた銅製の三相 4 線式である必要があります。
4.12	MCCB は高品質かつ高感度である必要があります
4.13	引き出しの操作機構は簡単かつスムーズでなければなりません。
4.14	引き出しのハンドルは断熱性と強度が高くなければなりません
4.15	外寸は(80cm X 105cm X 220cm)にほぼ一致する必要があります。
4.16	外側のデザインと色は、写真に示すデザインと一致する必要があります。
5	バスバートレイ
5.1	バスバートレイは機能ユニットのコンパートメントの上部に取り付ける必要があり、接続線と共通電源線はトレイに入れることができます
5.2	必要な数のバスバーを、要件に応じてナットボルト/バスバートランキングシステムによって既存のシステムから設置されたキャビネットに接続する必要があります。
6	アクセサリ、予備品、消耗品
6.1	各引き出しに追加の（予備の）ハンドル（切り替えハンドル）を用意する必要があります	18個
6.2	すべての標準ツールを含む、キャビネットの操作に必要なすべての標準アクセサリと部品が含まれている必要があります。 また、含まれるすべてのアイテムの数量を指定してください（上記に指定されていないアイテムも含む）
7	動作環境
7.1	提供されるシステムは、購入者の国 (ネパール) の条件下で正常に動作するように指定されます。 条件には電源、気候、温度、湿度などが含まれます）
8	規格と安全要件
8.1	IEC 60439-1:2009 および ISO 9001:2015 を取得した製造会社から供給される必要があります。
9	トレーニング
9.1	完全なユーザーマニュアルとサービスガイドラインを提供する必要があります。
10	保証
10.1	受領後 2 年間の包括的な保証と、保証後さらに 1 年間の無償サービスが提供されます。
11	保証期間中の保守サービス
12	インストールと試運転
13	ドキュメンテーション
13.1	英語のユーザー操作マニュアル
13.2	サービス（技術/メンテナンス）マニュアル（英語）
13.3	重要なスペアパーツおよび付属品とその部品番号および価格のリスト。
13.4	製造業者は、元のカタログおよび文書と関連付けられた Yes/No 表を提出する必要があります。
13.5	メーカーはサプライヤーに認可状を提供する必要があります
13.6	製造業者は、ネパールで開閉装置の設置と保守を行うために、供給会社からエンジニアを認定する必要があります。



さらに詳細が必要な場合は、お気軽にお問い合わせください。
