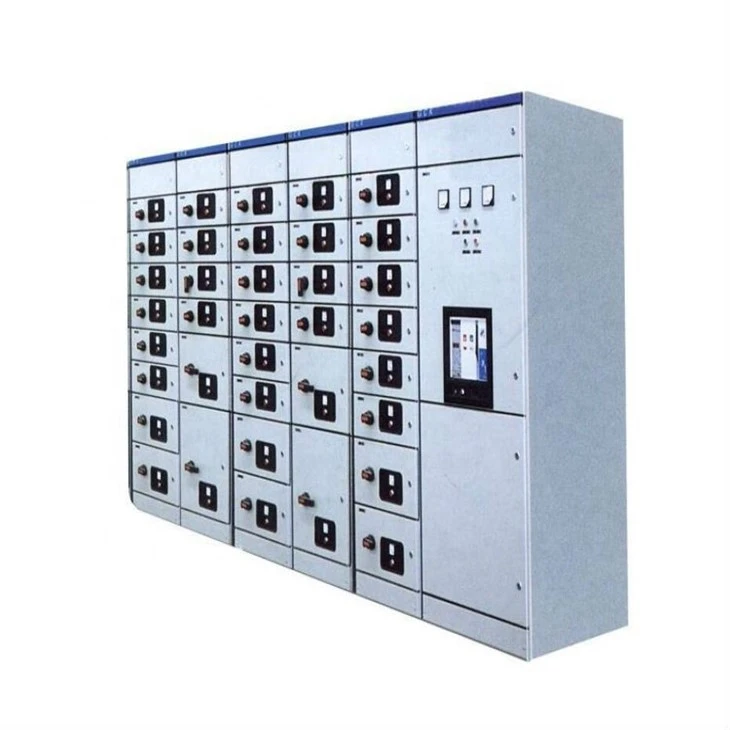

GCS/GCK/MNS IP60保護等級引き出し式配電ボックス

GCS/GCK/MNS IP60保護等級の引き出し式配電ボックス



GCK シリーズ低圧開閉装置（以下、開閉装置と略します）は、3.6 ～ 24kV、3- 相 AC 50Hz、単母線および単母線区分システム用の完全な配電装置です。 主に発電所の中小型発電機の動力伝達に使用されます。 工場、鉱山、企業の配電や電力系統における変電所の受電、送電、大型高圧モーターの起動など、システムの制御、保護、監視を行います。 IEC298,GB3906-91に適合したスイッチギヤです。国内の真空遮断器VS1のほか、シーメンス社製の3AH5、国産ZN65A、GE社のVB2などにも使用できる、まさに配電装置です。良いパフォーマンスで。 壁取り付けとフロントエンドメンテナンスの要件を満たすために、スイッチギヤには特別な変流器が装備されており、オペレータがカットの前でメンテナンスと点検を行うことができます。

サービス環境

a) 気温: 最高気温: +40 度; 最低気温:-15度

b) 湿度: 月平均湿度 95%。 一日平均湿度90%。

c) 海抜高度: 最大設置高度: 1000M。

d) 周囲空気が腐食性、可燃性のガス、蒸気等により明らかに汚染されていないこと。

e) 頻繁な激しい揺れがないこと

保護等級	1P40
定格使用電圧	AC、380(V)
頻度	50Hz
定格絶縁電圧	660V
労働条件
環境	屋内
高度	2000m以下
周囲温度	-5 度 ～ + 40 度
保管中および輸送中の最低温度	-30度
相対湿度	90% 以下
制御モーター容量(kW)	0.4~155

特徴:

コネクタ: 引き出しの入口および出口ライン用のワンタイムプラグインで、金属チャネルで直接使用できます。 2次コネクタは便利で美しい配線です。

0.4KV 低電圧開閉装置の技術パラメータ:

			パラメータ
定格電圧		V	400	690
定格絶縁電圧		V	690	1140
定格衝撃耐電圧		V	6000	10000
定格作動短絡遮断能力		kA	18~100	10~75
定格最大の短絡遮断能力		kA	25~120	20~85
定格周波数		Hz	50/60
定格電流		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
定格制御電力		V	AC110/220/380、DC110/220
寸法 (単位:mm)	MNS/GCS/GGD	幅	400,600,800,1000,1200
		深さ	600,800,1000
		身長	2200

MNS三相低圧電気開閉装置

動作環境：

1) 周囲温度: -10 度 -+40 度;

2）高度：高圧1000メートル以下、低圧2500メートル以下（超える場合は技術部門が特別に設計します）。

3) 相対湿度: 85% 以下

4）震度：マグニチュード8以下。

5 火気、爆発の危険性、重大な汚染、化学腐食、激しい振動のない場所に貼り付けてください。

LV開閉装置

エグゼクティブスタンダード:

GB7251 低電圧開閉装置および制御装置のコンプリートセット

GB3906-2006 3.6kV~40.5kV AC金属密閉開閉装置および制御装置



















Q5：OEM/ODMは可能ですか？

A: はい、そうです！ 当社の製品はカスタマイズ可能です。 当社には設計チームとエンジニアチームがあり、顧客の図面や要件に従って製品をカスタマイズできます。



Q6：メーカーですか、それとも商社ですか？
A: 私たちは工場です。20 年のメーカー経験を持つ 100% 専門メーカーとして、顧客の要件に従って製品を生産でき、製品の品質を 100% 管理することもできます。



Q7：価格交渉は可能ですか？

答え: はい、価格交渉可能です。 数量やパッケージに応じて変更できます



Q8：検査はどうなりますか？

A: 当社は、温度上昇試験、塩水噴霧試験、導体タイプ試験、機械的寿命試験など、原材料から最終製品までの全体の検査システムを持っています。



Q9 : 支払い条件について教えてください。

A: TT、ペイパル、ウェスタンユニオン、アリババ貿易保証およびL/Cは受け入れ可能です。 30% T/T 事前に、出荷前に 70% のバランス。



Q10 : 会社が提供するサービスは何ですか?

A：私たちは、さまざまな顧客の要求に応えるために金型を設計および開発できるプロのエンジニアチームを持っています。

また、販売前から販売後まで優れたサービスを提供する営業チームもいます。





この製品は通常カスタマイズされます。
当社はメーカーであり、顧客のニーズに応じてソリューションを設計および提供できる専門の技術部門があります。
下のボタンをクリックして情報を送信してください。当社の営業担当者が設計図を提供するためにご連絡させていただきます。



参考までに弊社のお客様事例をご紹介します

米国の顧客

	GCS LV 引込式開閉装置
S.N.	仕様	はい/いいえ/ある場合
	電気盤（低圧引出式開閉装置キャビネット）
	メーカー
	ブランド
	タイプ/モデル	GCS
	原産国
1	機能の説明
1.1	簡単・安全に操作できる低圧開閉装置引出キャビネットグループです。
2	動作要件
2.1	過負荷や短絡時には、電源を手動または自動で切断できます。
3	システム構成
3.1	すべての必須コンポーネントと銅バスバーを備えた低電圧開閉装置の引き出し式キャビネット
4	技術仕様	評価
4.1	主回路定格電圧	400V
4.2	定格周波数	50Hz
4.3	定格絶縁電圧	690V (1000V)
4.4	メインバスバー（銅）の最大動作電流	1000A
4.5	主母線の定格耐電流	100KA/1秒
4.6	保護レベル	IP40
4.7	動作モード	手動と自動
4.8	金属引出しタイプ	8Eまたは16Eまたは同等品
4.8.1	400Aドロワー	1 いいえ
4.8.2	300Aドロワー	1 いいえ
4.8.3	250Aドロワー	1 いいえ
4.8.4	200Aドロワー	2 いいえ。
4.8.5	150Aドロワー	2 いいえ。
4.8.6	100Aドロワー	2 いいえ。
4.9	外形寸法	約 (80cm×105cm×220cm)
4.10	各ドロワーには、3-相（RYB）電流を個別に測定するためのデジタルまたはアナログ電流計が必要です。{{1}
4.11	バスバーは、保護接地 (R、Y、B、N、PE) を備えた銅製の三相 4 線式である必要があります。
4.12	MCCB は高品質かつ高感度である必要があります
4.13	引き出しの操作機構は簡単かつスムーズでなければなりません。
4.14	引き出しのハンドルは断熱性と強度が高くなければなりません
4.15	外寸は(80cm X 105cm X 220cm)にほぼ一致する必要があります。
4.16	外側のデザインと色は、写真に示すデザインと一致する必要があります。
5	バスバートレイ
5.1	バスバートレイは機能ユニットのコンパートメントの上部に取り付ける必要があり、接続線と共通電源線はトレイに入れることができます
5.2	必要な数のバスバーを、要件に応じてナットボルト/バスバートランキングシステムによって既存のシステムから設置されたキャビネットに接続する必要があります。
6	アクセサリ、予備品、消耗品
6.1	各引き出しに追加の（予備の）ハンドル（切り替えハンドル）を用意する必要があります	18個



さらに詳細が必要な場合は、お気軽にお問い合わせください。
