12kv真空遮断器

12kv真空遮断器VS1シリーズ屋内高電圧-電圧真空遮断器は、三相AC50Hzおよび定格電圧12kVの屋内開閉装置です。これは、産業および鉱業企業、発電所および変電所、および電力設備の制御および保護に使用でき、...

お問い合わせを送る

説明

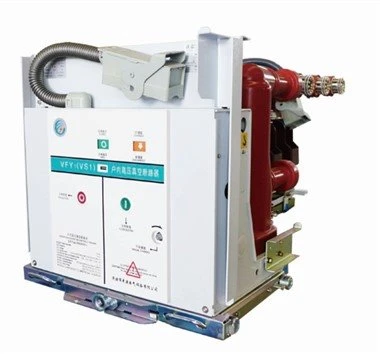

12kv真空遮断器

VS1シリーズ屋内高-電圧真空遮断器は、3-相AC50Hzおよび定格電圧12kVの屋内開閉装置です。産業および鉱業企業、発電所および変電所、および電力設備の制御および保護に使用でき、頻繁に稼働する場所に適しています。

操作機構はサーキットブレーカ本体と統合されており、固定設置ユニットとして使用することも、特別な推進機構を装備して手押し車ユニットを形成することもできます。主回路部分は、一体型のソリッド-密閉ポールを使用して、回路ブレーカーのない小型化、高信頼性、およびメンテナンス-を実現できます。 KYN28A-12などのスイッチキャビネットで使用でき、固定タイプはXGNシリーズの固定スイッチキャビネットでも使用できます。

製品パラメータ

いいえ。	アイテム	単位	パラメータ
1	定格電圧	KV	12
2	定格照明インパルス電圧耐性	KV	75
3	1分の周波数電圧	KV	42
4	二次回路電圧の周波数許容差（1分）	V	2000
5	定格短絡-回路遮断電流遮断数	タイムズ	50
6	1分の電源周波数	KA	42/48
7	雷インパルス耐電圧（ピーク）	KA	75/85
8	定格短絡-回路遮断電流	KA	20/25	31.5	40
9	定格電流	A	630 1250	630/1250	1250/1600
				1600/2000	2000/2500
				2500/3150	3150/4000
10	電流の定格熱安定性（RMS）	kA	20/25	31.5	40
11	動的安定性定格電流（ピーク）	kA	63	80	100
12	定格短絡-回路閉鎖電流（ピーク）	kA	63	80	100
13	定格動作シーケンス		O-0。3s-CO - 180s-CO O - 180s - CO-180s-CO
14	シングル/バック-から-バック電流遮断デバイスグループの評価	A	630/400 800/400（40KA）
15	機械的寿命	タイムズ	10000
